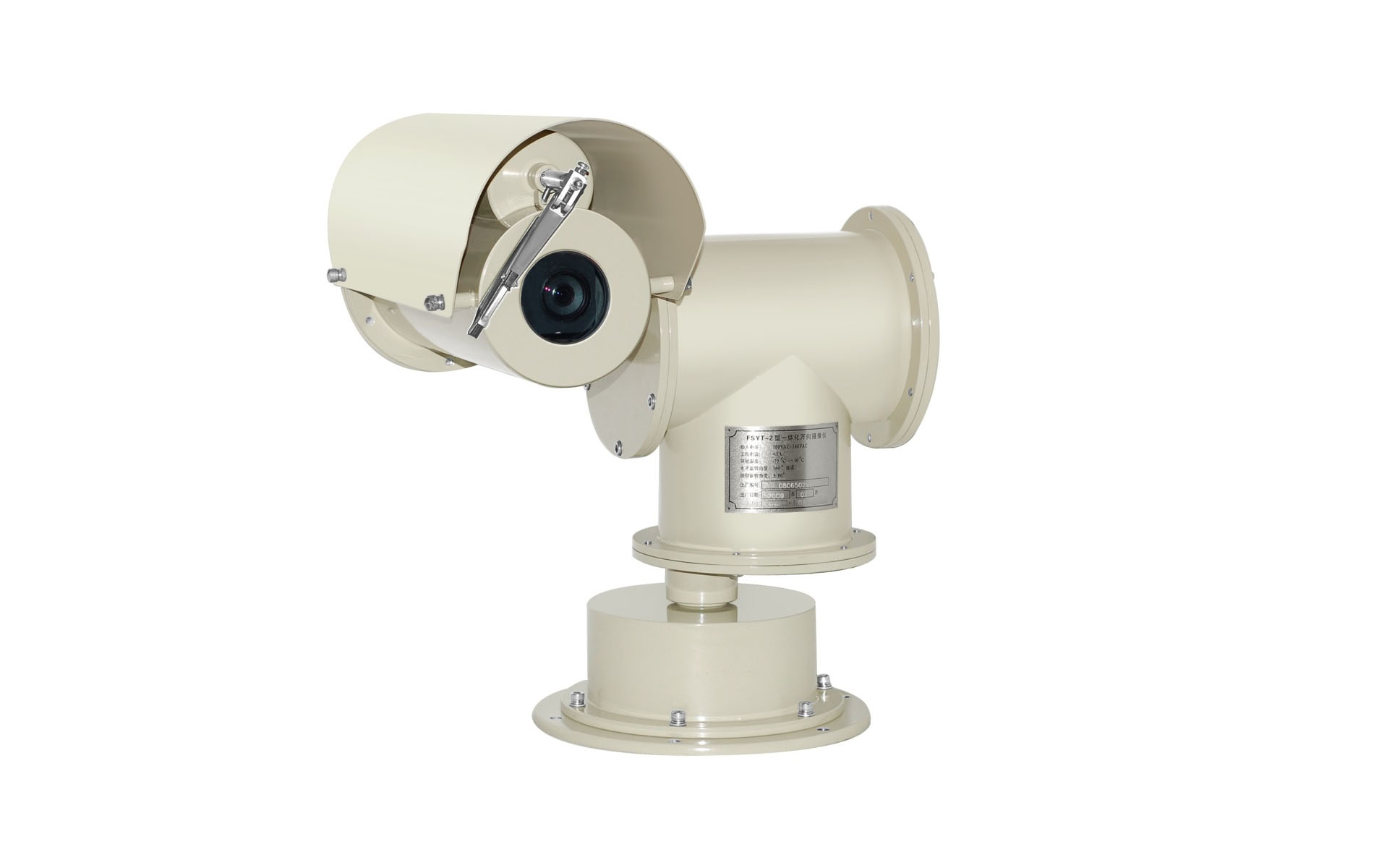

BTS-2D全密封一體化防爆攝像儀產品特點

防護罩、云臺、解碼器、攝像機高度集成
不銹鋼材料制造
直立安裝
可選多種攝像機
多種控制協議，對應多種控制系統
360°連續旋轉
+90°~ -90°垂直轉動
防護等級達到IP68
外表可噴涂特殊材料并具備一定的耐腐蝕能力
可配備噴淋組件
室內、室外安裝，全天候使用
采用支架安裝或基座安裝



BTS-2D全密封一體化防爆攝像儀產品描述
BTS-2D全密封一體化攝像儀是新一代的防腐監控設備，它被設計應用在環境復雜、氣候多變的環境中，具有一定的防腐能力，配合各種規格的控制設備，實現對現場的監控。
機體采用一體化結構設計，云臺與攝像儀之間無外連接線纜，能作水平、垂直、全方位旋轉。
集高清晰一體化彩色攝像機、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率，能響應各種主機的指令。
100VAC ~ 240VAC 寬電壓工作范圍。
具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快30°/s，低可達0.1°/s，即使在長焦端也可輕松捕捉活動對象；360°水平連續旋轉，-90°~+90°垂直轉角。
具備128 個預置位，預置位包括云臺水平和垂直的位置和鏡頭的焦距位置。
隨機配置遮陽罩、雨刮器；可以選配噴淋裝置及儲水箱或者自動加熱組件。
自動加熱裝置能保證設備在-45℃到+60℃溫度條件下長時間穩定工作。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。



BTS-2D全密封一體化防爆攝像儀機械指標
材質 不銹鋼304 或者316L
防護等級 IP68
水平轉動 360° 連續轉動
垂直轉動 +90° ~ -90°
水平轉動速度 0.1°/S ~ 30°/S
垂直轉動速度 0.1°/S ~ 25°/S
單位重量 23Kg
運輸重量 26Kg
噴淋水箱容量 約2.5L
噴淋水箱重量 6Kg
噴淋液凝固點 -55℃ ~ -10℃（根據要求選配）
安裝方式 固定支架、基座、立柱

電氣指標
輸入電壓 100VAC ~ 240VAC, 50/60Hz
工作電流 ＜1A
功耗 85W
通訊方式 RS-485
通訊速率 多種、可設置
通訊協議 多種、可設置
預置位數量 128
預置位誤差 ≤0.1°
自動加熱 低于-10℃時啟動自動加熱
電氣連接 6芯綜合電纜連接視頻、電源、控制

攝像機參數
以下為典型配置，其它規格的攝像機經確認后可作為選配。
品牌 HITACHI
型號 VK-S858EN
制式 NTSC, PAL
掃描方式 逐行掃描
圖像傳感器 1/4″SONY CCD
行掃描 15.625KHz
場掃描 50Hz
像素 分辨率795(H) x 596(V)
鏡頭 高性能23 倍光學變倍鏡頭 / 自動聚焦
F1.6, f=3.6～82.8mm / 10 倍電子放大
小焦距 0.01m（廣角）/ 1.0m（長焦）
視場角 54°（廣角）/ 2.5°（長焦）
低照度 0.1Lux（彩色）/ 0.02Lux（黑白）
線數 540線（彩色）/ 600 線（黑白）
信噪比 > 50dB
視頻輸出 BNC接口 / 1.0±0.2Vp-p / 75Ω
