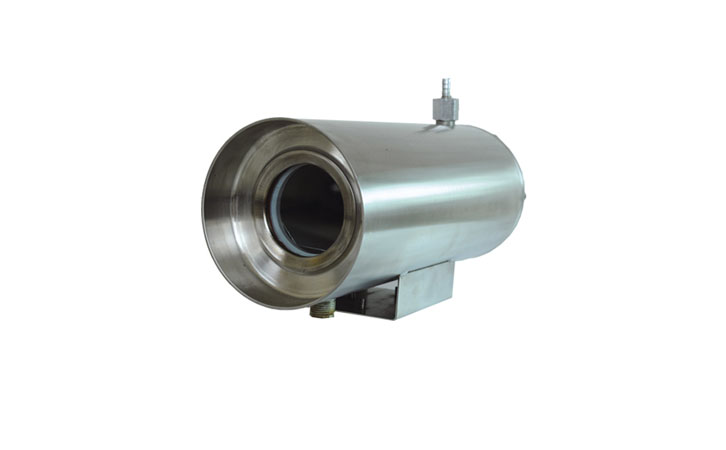

BTS-HZ-1I防爆護罩

防爆標志： ExdⅡCT6Gb
防爆證號：GYB14.1604X


BTS-HZ-1I防爆護罩產品概述：
防爆性能符合《GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求》、《GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定制成隔爆型結構。適用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的21區、22區，含有可燃性粉塵混合物的場所。如：石油、化工、礦井、、醫藥、油庫、輪船、鉆井平臺、加油站、花炮生產、糧食加工儲存等。



BTS-HZ-1I防爆護罩產品特點：
冷卻水降溫
壓縮空氣形成風簾保持視窗清潔
采用不銹鋼材料制造
可安裝帶定焦或變焦鏡頭的攝像機
視窗采用堅固的鋼化平板玻璃
護罩后部有2個出線孔
室內、室外安裝，全天候使用   防護等級IP66 .
BTS-HZ-1I水冷高溫氣壓除塵攝像儀防護罩是一款專為特殊環境設計的產品。該產品可以應用在環境溫度高、有大量分塵的場所。防護罩外層具備水腔，從后端進水口輸入冷卻水，通過水腔從上端的出口排出，帶走熱量。從前端進風口輸入壓縮空氣，防止粉塵粘附，起到清潔視窗的作用。能在小于250℃條件下長時間穩定工作。供電電壓220VAC。
HRFB3001-4風冷水冷防爆護罩可以安裝帶定焦或變焦鏡頭的攝像機，也可以安裝一體化攝像機。 視窗采用特殊的鋼化平板玻璃制作，在堅固耐用的同時，保證了畫質的清晰。具備2個出線孔，可使用防爆撓性管或鎧裝電纜進行防爆。電氣連接：可選用半固定云臺、固定支架、基座、立柱、塔架方式安裝。


電氣指標
輸入電壓 220VAC    輸入電壓范圍 ±10%
攝像機電源 12VDC 或者 220VAC


電氣連接
1、  2芯電纜用于電源
2、  4芯電纜用于鏡頭控制
3、  同軸電纜用于視頻信號輸出


機械指標
材質： 不銹鋼304 或316L

防護等級： IP66
內部安裝尺寸：Φ108x 250 mm
視窗 厚度：8mm
視窗面積： Φ66mm
冷卻水接口內徑Φ13mm 軟管
冷卻水溫度： +35℃   冷卻水壓力： ＜0.3Mpa
冷卻水流量： 3m³/h    水腔內外層距離： 7mm
進風口尺寸： 3/8”       進風壓力： 大于0.2Mpa
重量： 7.5Kg           注水后重量： 9.0Kg
運輸重量： 10.5Kg         出線孔數量： 2
出線孔螺紋規格： G-3/4”
安裝方式： 半固定云臺、固定支架
