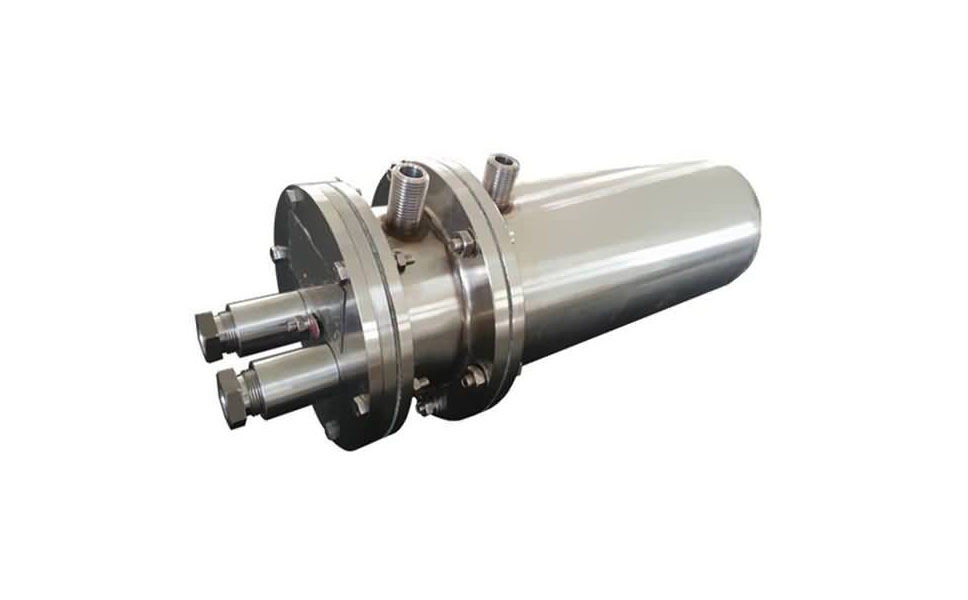

BTS-1L火焰電視防爆攝像機

BTS-1L火焰電視防爆攝像機在進行結構設計時充分考慮了各種特殊情況，當設備內部產生火花時不致引起設備外部充滿爆炸性混合物環境的爆炸，能保證在ⅡA、ⅡB、IIC級、引燃溫度組別為T1~T6組的1區、2區可燃性氣體或粉塵、蒸氣與空氣形成的爆炸性混合物的21、22區使用。



火焰電視防爆攝像機的基礎套采用壓縮空氣冷卻隔爆殼，在保護套和隔爆外殼之間形成氣壓，使隔爆護罩的表面溫度始終恒定保持在環境爆炸介質的自燃點之下，同時有效防止熱輻射設備損壞監控設備，同時能有效吹掃設備內的粉塵對觀察窗口的堆積 。

火焰電視防爆攝像機的攝像鏡頭采用耐高溫針孔鏡頭，大大減小了受熱面積，保護高溫護套內的電子設備。該設備，可直接伸至高溫設備觀察窗，觀察高溫設備內部工件運行，物料和火焰形狀等狀況。



防爆合格證：CNEx17.0029X

防爆標志：Ex d ⅡC T6 Gb/Ex tD A21, IP68 T80℃

防爆型式：隔爆型/粉塵防爆型

防護等級：IP68

火焰電視防爆攝像機供氣要求：

壓縮空氣，入口管徑G1/2＂推薦使用氮氣.

壓力0.2∼0.4MPa

流量要求：0.1∼0.4m³/min

壓縮空氣入口溫度：≤45℃

供電電源：

① 工作電壓：AC100~240V

② 工作電流：≤1000mA

攝像機電氣指標（定制超寬動態、高色溫攝像機）

高清晰模擬攝像機：

① 水平清晰度：700TVL

② 灰度等級：9級
  網絡高清攝像機：

① 分辨率：200萬像素-500萬像素可選

② 灰度等級：9級


火焰電視防爆攝像機工作環境條件：

① 平均相對濕度：不大于95％；

② 氣壓力：80kPa～106kPa；

③ 適用于爆炸性氣體環境1區、2區危險場所；

④ 適用于IIA、IIB、IIC級爆炸性氣體環境；

⑤ 適用于可燃性粉塵環境21區、22區；

⑥ 適用于溫度組別為T1—T6的環境；

⑦ 適用于石油石化、化工、航天航空、、碼頭港口、醫藥、油漆、紡織、釀酒、印染、糧食加工等爆炸性危險環境
