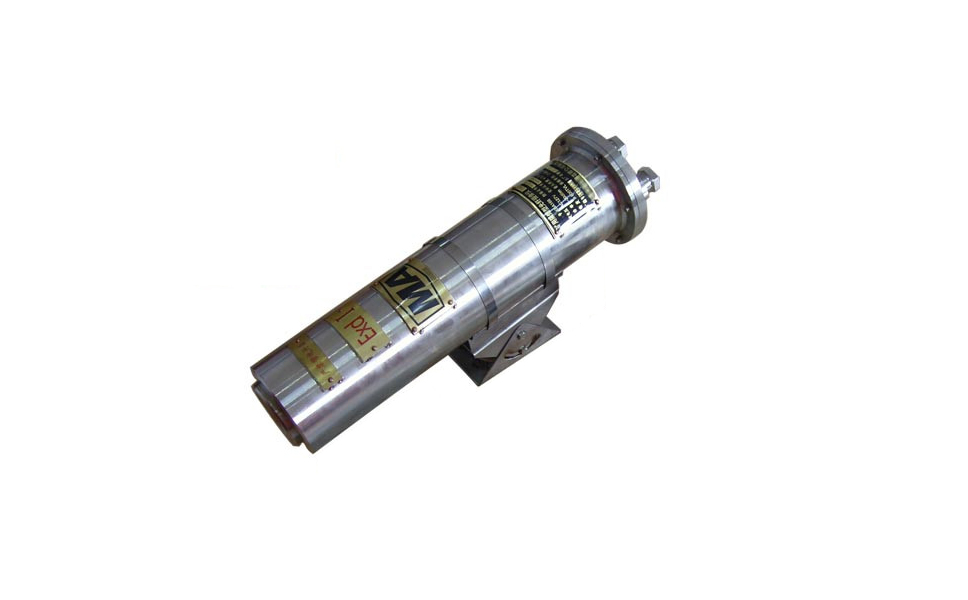

礦用防爆攝像機

礦用防爆攝像機（以下簡稱攝像儀），用于井下重要場所的圖像攝取和傳輸，適用于含有甲烷等爆炸性混合氣體、具有爆炸危險的煤礦井下。
是工業電視的主要組成部分。產品使用穩定可靠，無售后服務，國內性價比高。用隔爆兼本安型網絡攝像儀，礦用隔爆型攝像儀，礦用隔爆型光纖攝像儀，網絡型攝像儀，網絡型視頻解碼器網絡攝像儀機，攝像機，隔爆型攝像儀，隔爆型攝像機。 產品執行標準為Q/ZMD 002-2009《礦用隔爆型光纖攝像儀》和GB15465-1995《微光電視攝象機總技術條件》。



礦用防爆攝像機環境條件：
 環境溫度－5℃～40℃； 海拔高度不超過2000m； 空氣相對濕度不大于95％（25℃時）；在有瓦斯、煤塵爆炸危險的場所；在無破壞絕緣的腐蝕性氣體或蒸汽的場所；在無顯著振動和沖擊的場所；污染等級為3級；安裝類別為Ⅲ類。


主要技術參數：
 產品分兩種輸出方式：
1. 光端機傳輸： 直接使用一芯單模光纖，使用光端機將視頻信號傳輸至監控室。
2. 網絡傳輸：使用網絡收發器將視頻信號通過網絡傳輸至監控室，使用IE或客戶端直接瀏覽查看，然后使用解碼器解碼輸出至電視墻。
額定電壓： 127V； |   額定功耗： ≤12W；輸出光信號波長：1310nm； |   輸出光信號功率： -13dBm～-4 dBm。 |    傳輸距離： 25 km

產品結構及原理：
產品結構   攝像儀由防爆外殼和機芯組成，機芯固定在防爆外殼內。機芯由電源板、光端機（網絡收發器）、攝像機三部分組成。
攝像機采用黑白1/3CCD感光器件，輸出1Vp-p全電視視頻信號，光端機將視頻信號轉換為光信號并傳輸至地面監控中心，起到實時監視作用。
電源板：
